探究一次性餐具设备中注塑机的PIC系统
- 2020-07-21-

  一次性餐具设备中注塑成型机通过液压系统与电气系统的良好配合,性能稳定,运行良好,说明控制系统宁静稳定,系统配置合理,并降低了设备的本钱,提高了运行的自动化水平,抵达了预期设计目的 。

  过去文中我们了解到其液压传动系统的作用是实现注塑机凭据工艺历程的要求提供动力,并满足注塑机各部分所需压力、速度、温度等要求 。本文我们将来了解下该一次性餐具设备中注塑机PIC系统的各组成:

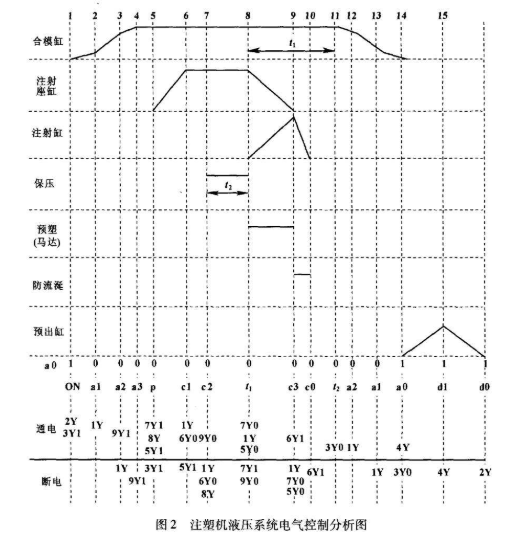

  各执行元件的行动循环主要依靠行程开关切换电磁换向阀来实现,各液压缸及电磁铁通、断电行动顺序如上图所示 。图中,a0、al、a2、a3为合模缸的行程开关b0、bI为注射座的行程开关;c0、cl、c2为注射缸的行程开关;d0、dl为顶出缸的行程开关;t1为控制慢速注射的时间;2为控制合模保压的时间;P为压力开关,合模缸抵达高压值时该压力开关行动注塑机在事情时行动比较多,且各个行动之间有严格的逻辑关系,每个工步的控制均可接纳自动和手动两种模式 。液压和PLC配合组成了控制系统,由PLC接受现场行程开关、 ;た睾桶磁シ⒊龅男藕,通过向电磁阀发出电信号来控制整个系统的运行 。

  PLC控制系统硬件由输入电路、输出电路、PIC基本单位3部分组成 。输入电路由行程开关、启动按钮、 ;た刈槌 。为实现一次性餐具设备成形冲压机的上述控制要求,选择FX2N48MR-001(24输入/24点继电器输出)型PLC 。若接纳PC控制,则应领先计划PLC的输入、输出口 。
