鸿运国际

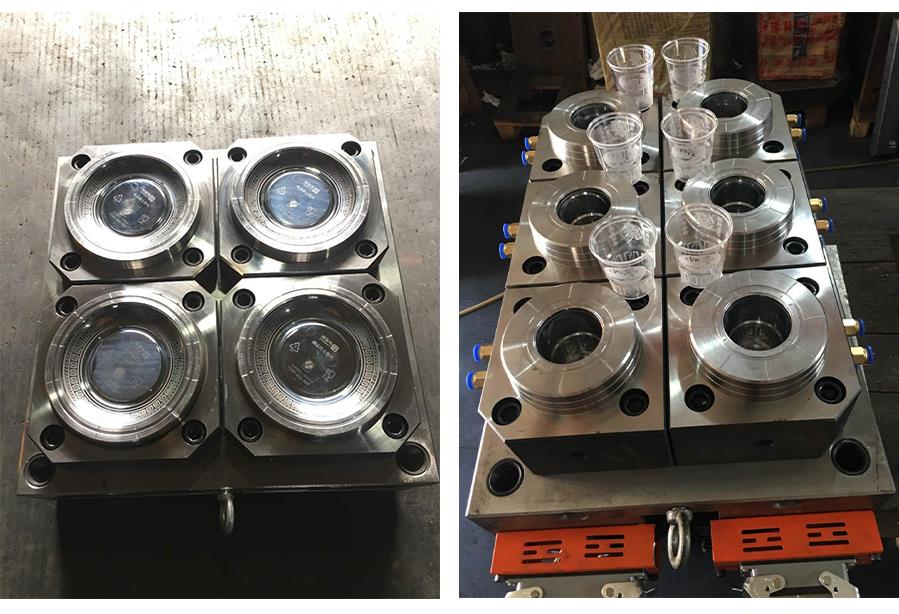

　　一次性餐具注射成型历程中
，有三个转变阶段：一是一次性餐具质料不进入桶体时的颗粒状态；二是塑性流动在桶内抵达“副极”状态；第三是一次性餐具质料通过一次性餐具模具浇注系统的流动和冷却。在每个阶段
，都须有特定的工艺成型条件。

　　一、颗粒状态：

　。1）预热和干燥：

　　原料预热干燥1.5-2min
，物料温度升到80C°-100c°。原因是原质料中的水分含量往往过高。如果直接放入桶内
，产品外貌会变暗、颜色不均匀和外貌起泡。但预热时间应适当
，温度不宜过高。温度过高会导致产品外貌泛起焦斑；预热温度过高或预热时间过长会导致产品外貌颜色不均匀。

　。2）加料计量：

　　投料量应准确。如果原料太多
，产品会有太多的飞边
，难以清洗；如果原料太少
，成型压力缺乏
，产品无法完全固化。

　　二、熔副状态：

　。1）控制成型温度和压力：

　　凭据一次性餐具质料较佳成型条件的要求
，一次性餐具模具的成型温度应控制在150-220c°。

　　之间初始压力控制在70mpa-90mpa之间
，加压时间为1-5s。如果原料温度过高
，容易造成产品外貌焦斑和产品颜色不均；如果初压时间过长
，产品外貌会松动；成型温度和压力不当会导致塑性流动性能差。

　。2）排气：

　　成型历程中会爆发冷凝水和挥发性气体
，因此成型历程中应进行排气
，防备产品外貌松动。通常
，放气的次数和时间由经验决定
，放气行动应尽可能快。只要实时消除压力并恢复到原始压力
，放气操作就完成。我们的一次性餐具的结构并不庞大
，因此不需要从一次性餐具模具的角度考虑排气结构。

　　三、冲模流动及冷却定型：

　。1）固化阶段：

　　排气后
，立即关闭模具
，压力升到70-90mpa
，连续约70s。在此阶段
，固化时间应够长
，不然产品外貌会变暗。

　。2）脱模：

　　固化后
，产品风冷
，喷射机构喷射产品。

　。3）脱模后处理：

　　我们制作食品器皿
，所以产品成型后
，应在120℃以上的一次性餐具模具中加热30-60分钟
，以进一步固化。末后
，抛光闪光灯
，完成一次性餐具的生产。
